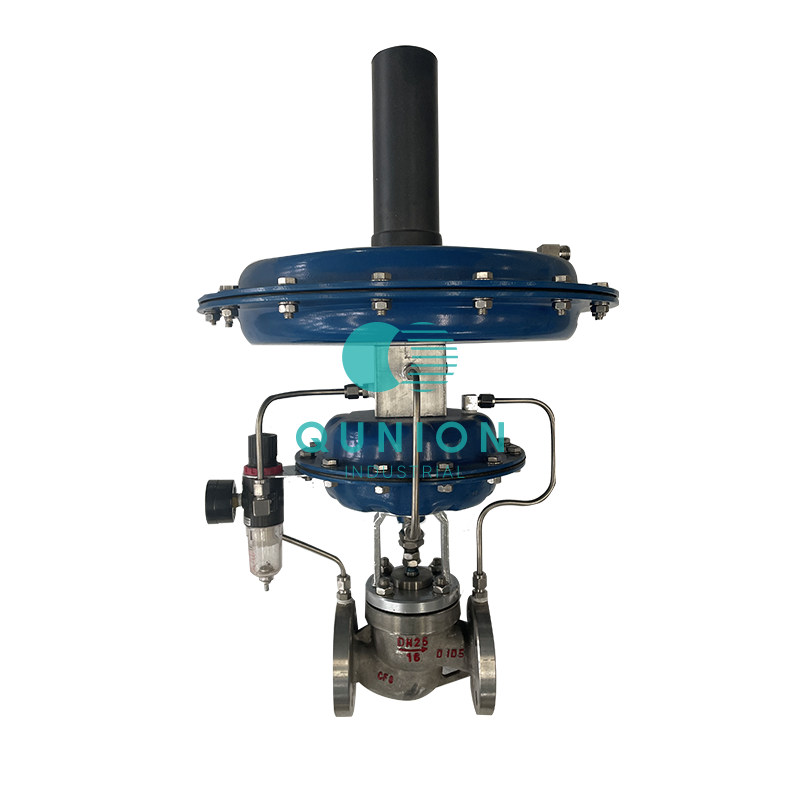

供氮裝置工作原理

供氮裝置結構見圖四),將設在罐頂的取壓點的介質經導壓管引入檢測機構(7)、介質在檢測無件上產生一個作用力彈簧(8)、預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時,平衡破壞,使指揮器閥芯(6打開,使閥前氣體經減壓閥(5)、節流閥(4)、進入主閥執行機構(3)上、下膜室,打開主閥閥芯(2)、向罐內充注氮氣;當罐內壓力升至供氮裝置壓力設定點。由于預設彈簧力,關閉指揮器閥芯(6)、由于主閥執行機構中彈簧作用。關閉主閥,停止供氮。

泄氮裝置工作原理

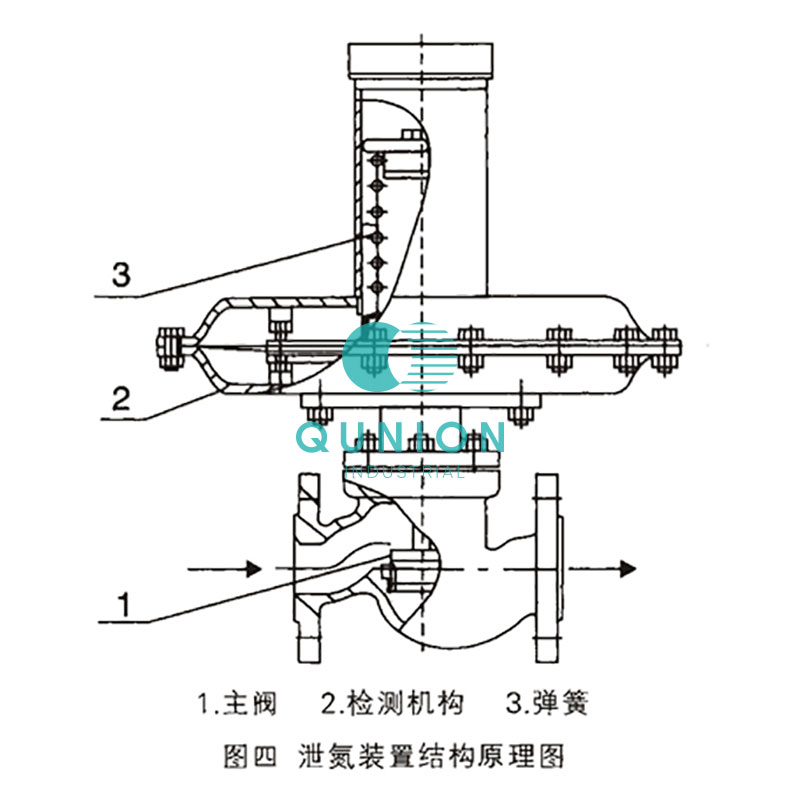

泄氮裝置結構(見圖五),該裝置采用內反饋結構,介質直接經閥蓋進入檢測機構(2),介質在檢測元件上產生一個作用力與預設彈簧(3預緊力相平衡。當罐內壓力長高至高于泄氮裝置壓力設定點時,平衡被破壞,使閿芯(1)上移,打開閥門,向外界泄放氮氣;當罐內壓力降至泄氮裝置壓力設定點,由于預設彈簧力作用,關閉閥門。

說明

一般供氮壓力在3×105~10×105Pa之間

罐頂呼吸閥僅起安全作用,是在主閥失靈,導致罐內壓力過高或過低時,起到安全作用,在正常情況下不工作

泄氮閥安裝在罐頂,口徑一般一致

一般泄氮閥的壓力設定點略大于供氮閥的壓力設定點,以免供、泄氮裝置頻繁工作,浪費氮氣、影響設備使用壽命

若用戶工況與選型手冊有異,望來電與本廠技術開發部聯系,協商解決。

主要技術參數及性能指標

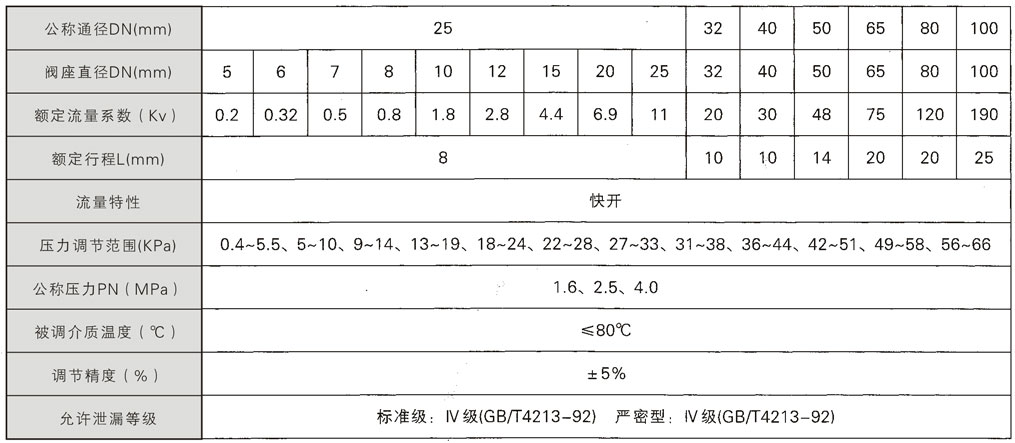

1、供氮裝置主要技術參數及性能指標

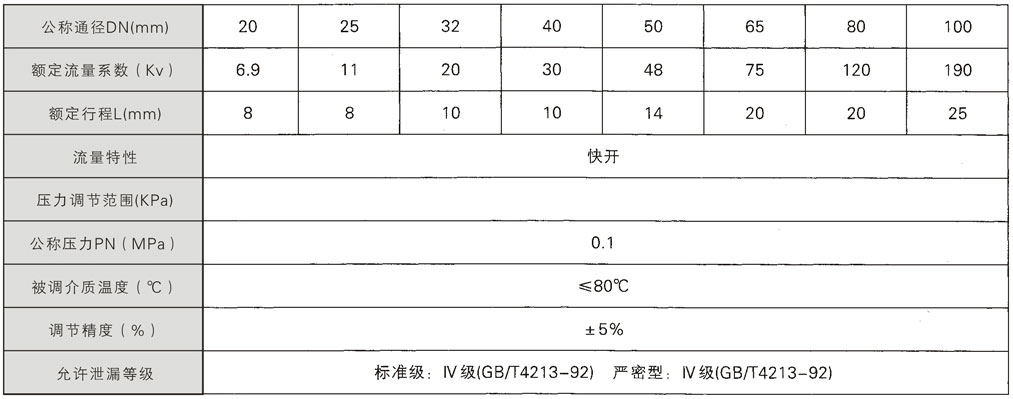

2、泄氮裝置主要技術參數及性能指標

主要零部件材料

閥體:ZG230-450、ZG1Cr18Ni9Ti閥內件:1Cr18N9Ti

膜蓋:A3、1Cr18№ⅰ9τiⅰ膜片:夾増強滌綸織物丁腈橡膠、氟橡膠

*根據用戶要求,閥體、閥內件、膜蓋可采用其它牌號材質。
