用途與特點
自力式電控溫度調節閥(適用于較大口徑及導熱油控制),該閥*大的特點只需普通220V電源,利用被調介質自身能量,直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控制,亦可使用在防止對過熱或熱交換場合,該閥結構簡單,操作方便,選用調溫范圍廣、響應時間快、密封性能**,并可在運行中隨意進行調節,因而廣泛應用于化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。
產品符合JB/7387-1994。
結構與原理

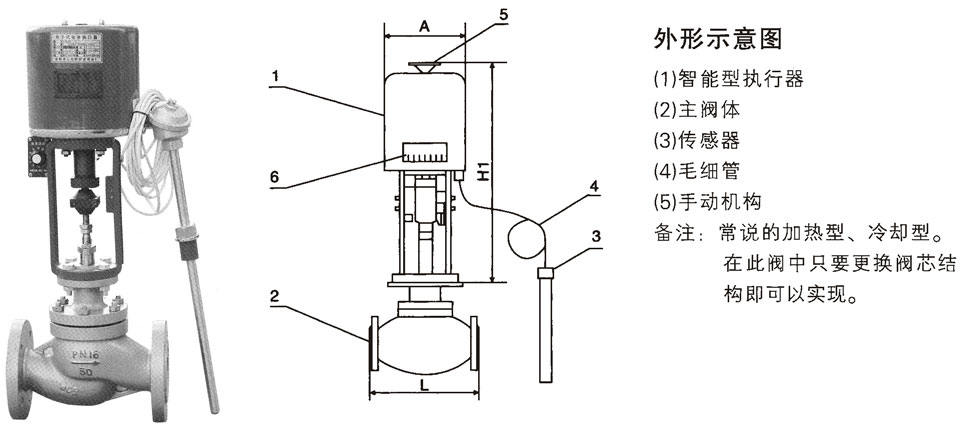

調節閥由主閥、智能執行器與傳感三部分組成,根據用戶需要,分別有加熱型與冷卻型兩種結構。1.加熱型調節閥的結構與原理,見附圖示
工作前主閥芯處于半開位置,傳感器處于自然狀態。接上電源,主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時,傳感器即產生相應線性信號輸入一體化智能執行機構,隨即驅動閥桿、閥芯產生位移,關閉主閥芯停止加熱。當溫度低于設定值時,傳感器即產生線性信號輸入執行機構,驅使閥芯漸開,使介質按拋物線特性流入儲熱箱,進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制,從而達到控溫目的。

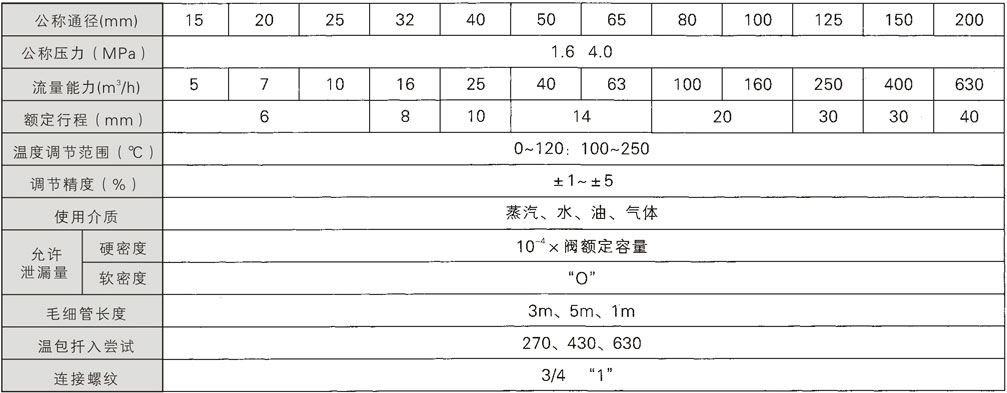

主要參數表
